一、产品市场
随着汽车行业的不断更新变化,蓝牙语音芯片在汽车电子中的应用已经非常广泛,车用蓝牙信息娱乐系统,可与智能手机建立无缝连接,无需驾驶员手动操作,就能传输音乐,拨打电话,以及控制应用程序。
对于未来的互联汽车来说,蓝牙技术可助力实现智能无线网络,从而提高道路安全水平和驾乘舒适度。对于传统的汽车仪表盘来说,MCU还需要跑蓝牙协议栈,工作量大,使用WT2605C SOC蓝牙芯片,可以大大减少工程师的开发时间,MCU只需要通过标准的AT指令与WT2605C蓝牙芯片通讯即可,指令交互简单,无需复杂的操作。
![1714024108283952.png image.png](https://www.wtchip.com/uploads/allimg/20240425/1714024108283952.png)
二、产品应用框图
![1714024117796862.png image.png](https://www.wtchip.com/uploads/allimg/20240425/1714024117796862.png)
蓝牙芯片:WT2605C-32N优势如下
电话本、蓝牙歌词、U盘播放全部集成在WT2605C蓝牙芯片上,整体方案的成本大大减少,工程师开发的工作量也同步减少,实现产品的多、快、好、省;
什么是多:多意味着功能种类丰富,WT2605C为双模蓝牙芯片,支持传统的BR/EDR音频蓝牙以及BLE蓝牙,BLE蓝牙速率可达30KB/S;除此之外,常见的OTA升级、本地语音播放、语音识别等功能也集成在蓝牙SOC上;
什么是快:快就是开发效率高,蓝牙SOC本身集成的功能丰富,工程师通过AT指令即可完成对应功能的开发,无疑提高整体项目的开发进度;
什么是好:产品好,给客户的体验才会更加丰富,同等价位的产品,提高的功能丰富,带来全新的体验,整体的产品的竞争力就得到上涨;
什么是省:省意味着可以节省产品的BOM成本,SOC蓝牙芯片外围电路简单,本身集成的功能丰富,无需配合其他器件来实现产品功能的多样化,为客户带来产品的价格优势;
三、芯片功能特点
WT2605C是一款功能强大的高品质语音芯片,采用了高性能32位处理器、最高频率可达240MHz。具有低成本、低功耗、高可靠性、通用性强等特点,现有WT2605C-32N(体积小4*4MM) 的封装芯片。定制串口通讯协议标准(AT)指令,同时也支持蓝牙音频播放和蓝牙BLE数据传输功能。 支持SPI-Flash、TF卡、U盘做为存储器。带有文件索引播放、插播、 单曲循环、所有曲目循环、随机播放等功能。 32级音量可调、最大可以支持外挂 128Mbit 的 Flash , 32G 的 TF 卡和 32G 的 U 盘。
芯片特点:
Ø 芯片的工作电压范围2.8V-5.0V;
Ø WT2605B05为双模蓝牙,即音频蓝牙和数传蓝牙,双模蓝牙功能符合蓝牙5.0和BLE规范;
Ø 蓝牙上电后,搜索音频蓝牙名称为:BT_WT2605C
Ø 蓝牙晶振参数:24MHZ _9PF,±10PPM,具体型号参考可与本司业务沟通;
Ø 蓝牙上电连接手机后会显示蓝牙电量图标;
Ø 蓝牙连接距离尽量保持在10M以内,效果会比较好,蓝牙芯片布局请参考下述原理图说明;
Ø 采用WT2605B05芯片为核心,同时支持SPI-FLASH、TF卡、U盘三种存储方式;SPI-FLASH存放为固定音源区(可更新),使用U盘更换内容,最大可以支持外挂 128Mbit 的 Flash ,32G 的 TF 卡和 32G 的 U 盘等;
Ø 本司蓝牙音频功能主要分为两个模式:蓝牙模式和音频模式,上电默认蓝牙模式,打开手机蓝牙即可搜索连接;音频模式,即通过串口发送指令控制Flash、TF卡、U盘内音频播放,两者可通过AT+CHMODE指令切换,详情指令操作参考下文,两个模式不能同时运行(即不能在播放蓝牙音乐的同时又控制Flash/TF卡/U盘内音频播放);
Ø 标准UART(AT)通信接口,可以灵活实现指定地址播放、指定文件名播放、指定文件夹内文件播放、音量级数、上下曲、播放停止、存储器切换和选择播放模式等;
Ø USB接口作用;(1)可支持挂载U盘播放;(2)具有U盘升级IC固件功能,OTA固件升级;
Ø 支持FAT、FAT32文件系统,支持MP3、WAV格式);
Ø 在MP3模式下,有U盘和TF卡时,先响应TF卡,再响应U盘;支持U盘/TF卡热插拔;
Ø 典型TX输出功率+2db;
Ø 音频编解码器支持16位立体声DAC和两个通道16位ADC;
Ø 高性能立体声,ADC具有90dB的信噪比;
Ø 上电默认处于蓝牙模式,手机打开搜索蓝牙即可,连上蓝牙后,芯片TX脚会给出:BT_STA:6(6:表示连接成功)返码,断开蓝牙会自动返回:BT_STA:9(9表示断开连接) ,详情请参考指令说明;

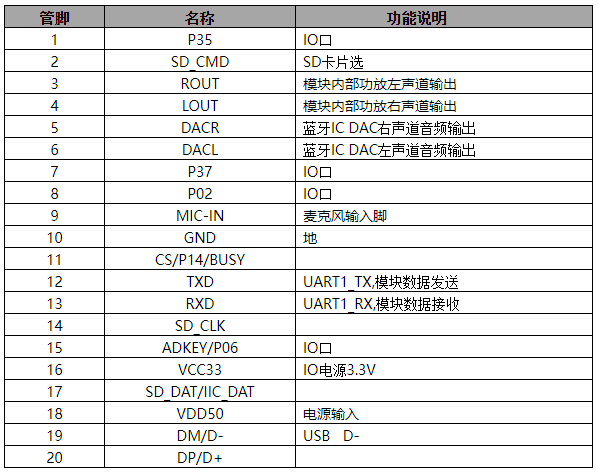

模块管脚介绍
WT2605B05模块片管脚介绍
![WT2605C语音模块 WT2605C语音模块](https://www.wtchip.com/uploads/allimg/20240318/1710727971379534.png)
四. 蓝牙模式通信命令操作
1.主要功能指令表一览(功能代码:L011)
1)、BT+BLE+本地音乐功能:
![1710818328292541.png image.png](https://www.wtchip.com/uploads/allimg/20240319/1710818328292541.png)
2)、BLE+本地音乐功能+语音识别:
注:BLE+本地音乐功能与上述指令表一致,不在过多描述:
![1710818356570892.png image.png](https://www.wtchip.com/uploads/allimg/20240319/1710818356570892.png)
2.蓝牙模式命令返码格式及部分音频蓝牙指令介绍
![1710818375740166.png image.png](https://www.wtchip.com/uploads/allimg/20240319/1710818375740166.png)

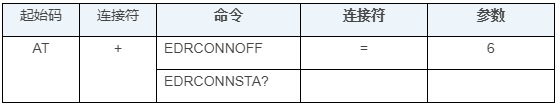

1.EDR连接状态(AT+EDRCONNOFF) 注:à: 12表示:来电话号码。 注解:打出时返回一次,打入时每隔3秒输出一次信号,直到挂机或者接通为止。
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/75/CgAGbGaV5WGAbk_WAAAb1D2RxeI365.png)
配置参数:未连接=0,仅电话支持2,仅音频支持4,电话和音频支持6
示例(设置)发→◇AT+EDRCONNOFF=6
收←◆OK
示例(获取)发→◇AT+EDRCONNSTA?
收←◆+EDRCONNSTA:6
2. 来电(AT+PHONEINCOME)
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/75/CgAGbGaV5X2AEjf1AAAWP5MPwUc696.png)
设置指令接听、挂断电话。
参数:à: 1表示:接听
à: 2表示:挂断
示例:发→◇AT+PHONEINCOME=2 //指令挂断
收←◆OK
收←◆+BT_STA:16 //挂断电话主动返码
3. 重拨上次电话(AT+CALLLASTON)
注:发送该指令拨打上次电话(已电话本记录的上次来电为准)
示例:发→◇AT+CALLLASTON
收←◆OK
收←◆+BT_STA:14 //打出电话
收←◆+BT_STA:12 //来/打电号码,如下:
+TEL:19189904386
4. 设置来电自动接听(AT+AUTOANSWER)
设置来电自动接听,关闭自动接听功能。
参数:à: 0表示:禁止
à: 1表示:主动接听(使能)
示例:发→◇AT+AUTOANSWER=0☑
收←◆OK
5.设置音乐快进(AT+FF)
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/75/CgAGbGaV5biATN02AAATU621_Is720.png)
设置指令:参数1~(当前音频最大时长) 单位/秒
支持蓝牙状态下手机音频播放,快进响应。
注:蓝牙状态播放,由于手机版本配置,音乐播放器兼容等问题,部分播放器或手机机型,会出现指令响应正常,但没有快进响应效果。
示例:发→◇AT+FF=10 //快进10秒
收←◆OK
6.设置音乐快退(AT+FR)
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/76/CgAGbGaV5cmAYYkPAAAUFuurczw226.png)
支持SD卡播放、U盘播放、Flash播放、蓝牙状态下手机音频播放,快退响应。
注:蓝牙状态播放,由于手机版本配置,音乐播放器兼容等问题,部分播放器或手机机型,会出现指令响应正常,但没有快退响应效果。
注:超出快退播放时间,音频会从头开始播放
示例:发→◇AT+FR=10 //快退10秒
收←◆OK
7.获取音乐文件名(AT+MUSICNAME?)
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/76/CgAGbGaV5emAMpQ1AAAPWeozNA0098.png)
注:该指令查询仅在播放模式下有效。
8.获取当前音乐播放总时长(AT+TOTALTIME?)
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/76/CgAGbGaV5fuAD1mlAAAOL2W2b40460.png)
注:该指令查询仅在播放模式下查询有效。
示例:发→◇AT+TOTALTIME?
收←◆+TOTALTIME:111 //音频时长111秒
9.电话本信息读取(AT+TELNO)
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/76/CgAGbGaV5hSAJvgXAAAT07UpgDI953.png)
指令设置开启读取,和关闭读取
参数:à: “0”表示停止读取
à: “1”表示读取
注:读取出的参数顺序':[序号],[名字],[号码]
10.蓝牙音乐歌词开关命令(AT+LRC)
注:指令设置开启歌词推送后,数据主动推送,接收歌词返码
![【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台! 【驾享未来声浪】WT2605C蓝牙语音芯片:让汽车仪表盘秒变智能音乐舞台!](https://0.rc.xiniu.com/g5/M00/22/76/CgAGbGaV5jSAWxMmAAATBwjQlx8093.png)
参数:à: “0”表示关闭推送
à: “1”表示打开推送
蓝牙状态播放,由于手机版本配置,音乐播放器兼容等问题,部分播放器或手机机型,会出现指令响应正常,但没有快退响应效果。
示例:发→◇AT+LRC=1
收←◆OK
五.电路设计参考
![1710728299443119.png image.png](https://www.wtchip.com/uploads/allimg/20240318/1710728299443119.png)
![1710728306755471.png image.png](https://www.wtchip.com/uploads/allimg/20240318/1710728306755471.png)
六. 应用实例
测试板展示:
1)支持SPI-Flash、支持TF卡、U盘;
2)支持FAT,FAT32文件系统;
3)控制方式:定制AT通信接口,默认波特率115200 (可配置);
4)上电默认不播放;具备BUSY状态指示、BUSY播放时为高电平(可配置);
5)音频输出方式,样品默认DAC输出
![1710728316779646.png image.png](https://www.wtchip.com/uploads/allimg/20240318/1710728316779646.png)
1、蓝牙音乐歌词推送。
蓝牙音乐歌词开关命令(AT+LRC)
示例:发→◇AT+LRC=1
收←◆OK
串口即可推送歌词等信息
![1710728430645230.png image.png](https://www.wtchip.com/uploads/allimg/20240318/1710728430645230.png)
2.电话本信息读取
电话本信息读取(AT+TELNO)
示例:发→◇AT+TELNO=1
收←◆OK
串口会推送本机号码、电话簿、通话记录等信息。
![1710728444632576.png image.png](https://www.wtchip.com/uploads/allimg/20240318/1710728444632576.png)
